Ako OMTD dosahuje dennú transparentnosť a nočné osvetlenie?

Prehľad: princíp a vrstvená štruktúra

OMTD kombinuje vzorované litografické elektródy s vrstvami tekutých kryštálov (LC) na vytvorenie filmu, ktorý je efektívne opticky neutrálny, keď nie je napájaný, a keď je poháňaný, stáva sa povrchom na mapovanie viditeľného svetla. Zostava jadier typicky obsahuje číry substrát, priehľadné vodivé stopy, elektródovú vrstvu so vzorom pixelov vyrobenú litografiou, bunku tekutých kryštálov s riadenou hrúbkou a tenké ochranné zapuzdrenie. Každý prvok je optimalizovaný tak, aby minimalizoval rozptyl, odraz a farebný odtieň v nečinnom (dennom) stave a zároveň poskytoval vysoký kontrast a jas pri aktivácii v noci.

Ako sa dosiahne denná transparentnosť

Denná neviditeľnosť je výsledkom optického prispôsobenia a LC zarovnania. Kľúčové mechanizmy sú:

• Zhoda indexov – materiály substrátu a lepidlá sa vyberajú tak, aby sa ich indexy lomu tesne zhodovali s LC a zapuzdrením v nepoháňanom stave, čím sa znižujú Fresnelove odrazy a rozptyl.
• Homeotropné alebo rovinné zarovnanie LC – molekuly LC sú vopred zarovnané (prostredníctvom treného polyimidu alebo fotozarovnania), takže prechádzajúce svetlo prechádza s minimálnym dvojlomom, pričom sa zachováva jasnosť.
• Ultratenká medzera medzi bunkami – kontrolovaný rozstup buniek na úrovni nano až mikrón znižuje fázovú retardáciu a udržuje film opticky neutrálny naprieč viditeľnými vlnovými dĺžkami.
• Transparentné elektródy a minimálna metalizácia – vzorované elektródy používajú ITO, ultrajemné kovové siete alebo vodivé polyméry s vysokou transparentnosťou a zanedbateľnou vizuálnou stopou.

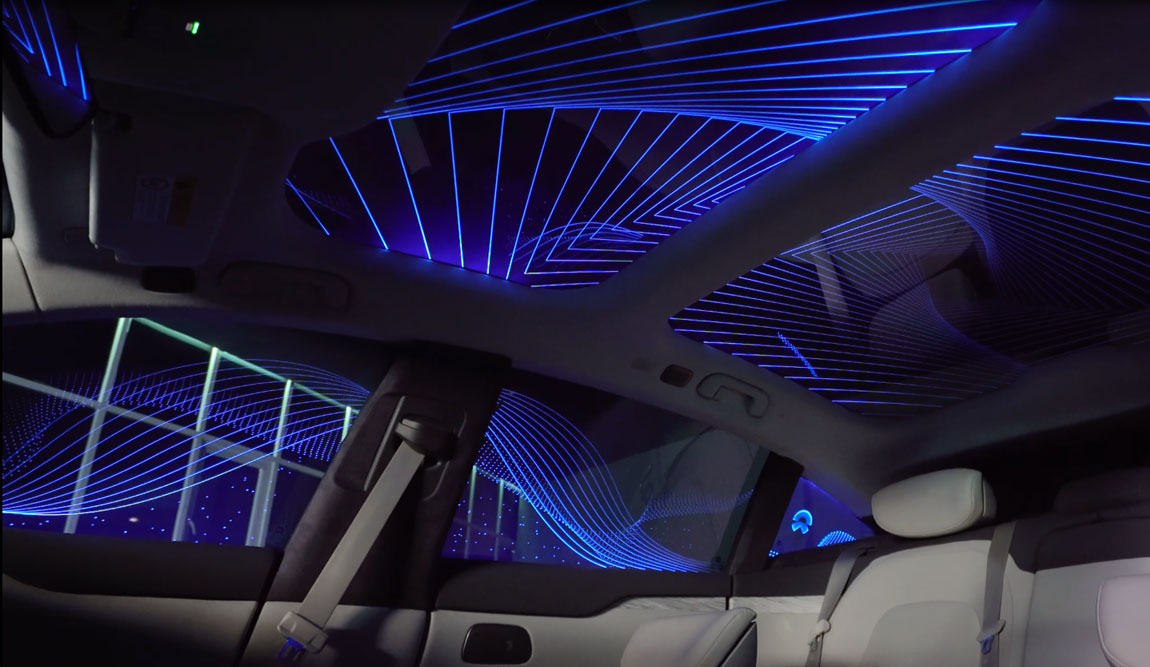

Ako funguje nočné osvetlenie a mapovanie

v noci, OMTD film stáva aktívnym optickým prvkom. Osvetlenie je produkované riadením oblastí pixelov s napäťovými krivkami, ktoré menia stav LC alebo modulujú svetlo vstrekované z vyhradených svetelných zdrojov. Bežne sa používajú dva praktické prístupy:

• Transmisívny režim s osvetlením zadnej strany/okraja — LED diódy (osvetlené na hrane alebo za laminátom) dodávajú svetlo, ktoré prechádza cez riadené LC pixely; napätie mení orientáciu LC tak, aby umožňovalo alebo blokovalo priechod a vytvára viditeľné vzory.
• Rozptylový/reflexný režim – poháňané pixely prepínajú LC do stavu rozptylu (alebo prepínajú mikroštruktúry), takže okolité alebo vstrekované svetlo je rozptýlené smerom k pozorovateľom, čím sa vytvárajú jasné mapované oblasti bez silného podsvietenia.

Generovanie vzoru je riešené litograficky definovanou elektródovou mriežkou. Mikrokontrolér alebo hlavná jednotka vozidla prenáša rastrové alebo vektorové príkazy do elektroniky vodiča, ktorá aplikuje napätie na pixel, aby sa dosiahli odtiene šedej, jednoduchá animácia alebo logá s vysokým kontrastom. Jas je riadený budiacim prúdom LED a moduláciou šírky impulzu; zjavná ostrosť závisí od rozstupu pixelov a pozorovacej vzdialenosti.

Integrácia do automobilového skla

Možnosti integrácie filmu ovplyvňujú výkon a udržiavateľnosť:

• Laminovaný medzi sklenenými vrstvami – fólia je umiestnená vo vnútri vrstvenej medzivrstvy (PVB/SGP). To ponúka mechanickú ochranu, najlepšiu optickú jednotnosť a stálosť vhodnú pre čelné sklá a pevné okná.
• Lepiaca dodatočná montáž na vnútornú tabuľu – vhodná pre strešné okná alebo zadné okná, kde je potrebná výmena; optický výkon závisí od adhezívneho indexu a kontroly bublín.
• Moduly s utesnenými okrajmi – z fólie sa vytvorí vymeniteľná kazeta s integrovanými LED diódami a konektormi, čo zjednodušuje obsluhu, ale pridáva malý rám.

Úvahy o elektrine a ovládaní

OMTD vyžaduje nízkonapäťové ovládače a digitálne ovládacie rozhranie. Typické prvky:

• Ovládače ASIC, ktoré sú zdrojom/pohlcovaním napätia pixelov s multiplexovaním, aby sa znížila zložitosť káblových zväzkov.
• Správa napájania prepojená so systémom CAN/12V vozidla s konverziou DC–DC pre pole LED a koľajnice vodiča.
• Komunikácia cez CAN, LIN alebo vyhradenú sériovú linku (SPI/I2C) na plánovanie obsahu a jasu; bezpečnostné blokovania (napr. deaktivácia v určitých jazdných režimoch) sú nevyhnutné.

Tepelná odolnosť, odolnosť a environmentálne vlastnosti

Praktické nasadenie vyžaduje pozornosť extrémnym teplotám, UV žiareniu a mechanickému namáhaniu. Odporúčané inžinierske postupy:

• Vyberte materiály a lepidlá LC s prevádzkovým rozsahom od najmenej -40 °C do 85 °C a uistite sa, že po tepelnom cyklovaní nie je viditeľný žiadny zákal.
• Pri laminácii skla používajte UV stabilné zapuzdrovacie látky a UV filtre, aby ste predišli zožltnutiu alebo degradácii v priebehu rokov vystavenia slnku.
• Odolnosť proti mechanickému oderu: vonkajšie sklo chráni fóliu, ale postupy čistenia vnútorného povrchu a tvrdosť živice musia byť overené, aby sa predišlo mikroškrabancom.

Bezpečnosť, predpisy a ľudský faktor

Súlad s predpismi je rozhodujúci. Primárne obavy zahŕňajú:

• Rozptyľovanie vodiča – obsah sa musí riadiť pokynmi: vyhýbajte sa pohyblivým alebo vysoko kontrastným animáciám v primárnom zornom poli vodiča a poskytnite funkciu jednoduchého vypnutia.
• Normy zasklenia – laminované alebo potiahnuté okná musia stále spĺňať priepustnosť zasklenia FMVSS/CADR/UNECE, schopnosť odmrazovania a rozbitia.
• EMC a EMI – ovládače a ovládače LED musia spĺňať limity EMC v automobiloch, aby sa zabránilo interferencii so systémami vozidla.

Prispôsobenie, dizajn pixelov a vizuálny výkon

Konečnú vizuálnu kvalitu určujú premenné dizajnu:

• Rozstup pixelov a faktor vyplnenia ovládajú ostrosť a vernosť loga; pre pozorovanie z blízka je potrebná jemnejšia litografia.
• Stupne šedej sa dosahujú prostredníctvom napäťových úrovní, PWM diód LED alebo dočasného ditheringu; farebná schopnosť závisí od vstrekovania svetla s viacerými vlnovými dĺžkami alebo vrstiev farebného filtra, čo môže zvýšiť zložitosť.
• Adaptívne senzory jasu umožňujú automatické škálovanie medzi nocou a dňom, aby sa zabránilo oslneniu a šetrili energiu.

Úvahy o životnom cykle, údržbe a výrobe

Plánovanie výroby a služieb by malo riešiť:

Údržba v teréne by mala uprednostňovať vymeniteľné moduly, ak je to možné. Očakávaná prevádzková životnosť závisí od výberu LED a LC; pri komponentoch automobilovej kvality je konzervatívnym cieľom 5 – 10 rokov alebo 100 000 spínacích hodín pri správnom tepelnom manažmente.

Kontrolný zoznam implementácie pre inžinierov

• Definujte požadované rozlíšenie pixelov a vzdialenosti pohľadu na nastavenie špecifikácií litografie.
• Vyberte LC materiály a lepidlá s overeným rozsahom optickej a tepelnej stability.
• Navrhnite vstrekovanie LED a elektroniku vodiča s ohľadom na integráciu vozidla a súlad s EMC.
• Plánujte proces laminácie a testovanie prostredia (UV, vlhkosť, tepelné cykly, vibrácie).
• Zahrňte do systémových požiadaviek bezpečnostné blokovania, užívateľské ovládanie a regulačné preskúmanie.

Záver — praktické kompromisy

OMTD prináša praktickú rovnováhu: takmer neviditeľné optické správanie počas dňa a mapovaný výstup s vysokou viditeľnosťou a nízkou spotrebou energie v noci. Technické kompromisy sa sústreďujú na hustotu pixelov verzus vyrobiteľnosť, stálosť verzus použiteľnosť a jas verzus potenciálne odlesky. Pre úspešné nasadenie zosúlaďte materiály, metódu laminácie, elektroniku ovládača a regulačné bezpečnostné prvky na začiatku cyklu návrhu a overte ich v reálnom svete testovaním na životné prostredie a ľudské faktory.
