Aké materiály a technológie povrchovej úpravy sa bežne používajú pri výrobe fólií OMTD?

Optoelectronic Mapping Transparent Display (OMTD) film predstavuje prelom v technológii transparentného displeja, ktorý kombinuje optickú čistotu s presným elektronickým výkonom. Jeho štruktúra a zloženie sú výsledkom pokročilého materiálového inžinierstva a procesov poťahovania navrhnutých na dosiahnutie vysokej transparentnosti a spoľahlivej vodivosti. Pochopenie materiálov a technológií povrchovej úpravy fólie OMTD pomáha vysvetliť, prečo sa stala základnou súčasťou priehľadných displejov, head-up displejov a inteligentných okien novej generácie.

1. Základné podkladové materiály

Základom OMTD film zvyčajne pozostáva z vysokotransparentné polymérne substráty ktoré poskytujú mechanickú stabilitu aj optickú čistotu. Bežné materiály zahŕňajú:

• Polyetyléntereftalát (PET): Ponúka vynikajúcu optickú priepustnosť, flexibilitu a nákladovú efektívnosť. Je široko používaný v aplikáciách flexibilného zobrazenia.
• Polykarbonát (PC): PC substráty, ktoré sú známe vysokou odolnosťou proti nárazu a dobrou rozmerovou stabilitou, sa často používajú, keď je mechanická odolnosť kritická.
• Polyimid (PI): Vhodné pre vysokoteplotné aplikácie a flexibilnú elektroniku vďaka svojej tepelnej stabilite a odolnosti v ohybe.
• Sklenený substrát: V prípade pevných displejov poskytuje ultratenké sklo vynikajúcu optickú plochosť a minimálne skreslenie.

Tieto substráty tvoria štrukturálny základ, na ktorý sa ukladajú optoelektronické vrstvy.

2. Materiály vodivých vrstiev

Vodivá vrstva je funkčným jadrom fólie OMTD, ktorá umožňuje tok elektrického prúdu bez zníženia transparentnosti. V závislosti od konštrukčných požiadaviek sa používa niekoľko pokročilých materiálov:

• Oxid indium cínu (ITO): Dlhodobo osvedčený transparentný vodivý oxid s vynikajúcou vodivosťou a optickým výkonom, aj keď má obmedzenia v oblasti flexibility a nákladov.
• Strieborné nanodrôty (AgNWs): Poskytujú vynikajúcu flexibilitu a nízky odpor listu, vďaka čomu sú vhodné pre ohýbateľné priehľadné fólie.
• Grafén: Ponúka vysokú elektrickú vodivosť, mechanickú pevnosť a transparentnosť, s rastúcim záujmom o vodivý vrstvový materiál novej generácie.
• Kovové pletivo: Povlaky s kovovou sieťkou, zložené z mikroskopických kovových mriežok (často striebra, medi alebo niklu), dosahujú veľmi nízky odpor pri zachovaní vysokej optickej priepustnosti.
• Vodivé polyméry (napr. PEDOT:PSS): Používa sa na flexibilné aplikácie, vodivé polyméry vyvažujú transparentnosť, flexibilitu a spracovateľnosť.

Výber vodivého materiálu závisí od potrieb aplikácie, nákladov a požadovanej rovnováhy medzi vodivosťou a optickým výkonom.

3. Optické technológie povlakovania

Na zlepšenie vizuálnej kvality filmy OMTD často obsahujú optické povlaky, ktoré riadia odraz svetla, prenos a jednotnosť farieb. Bežné optické povlaky zahŕňajú:

• Antireflexné (AR) vrstvy: Minimalizujte straty odleskov a odrazov, aby ste zlepšili čistotu zobrazenia.
• Vrstvy s vysokým indexom lomu: Používa sa na ovládanie svetelnej dráhy a zníženie rozptylu, zvýšenie celkového jasu a farebného kontrastu.
• Optické kompenzačné vrstvy: Vyvážte dvojlom alebo uhlový farebný posun na displejoch a zaistite jednotný farebný výkon.

Tieto povlaky sa zvyčajne nanášajú pomocou presných metód nanášania tenkých vrstiev, ako je naprašovanie, odparovanie alebo chemické nanášanie pár.

4. Funkčné vrstvy náterov

Okrem optických a vodivých vrstiev OMTD fólie často obsahujú funkčné povlaky pre zvýšenú odolnosť a výkon:

• Tvrdé nátery: Zvýšte tvrdosť povrchu a odolnosť proti poškriabaniu, najmä pre vonkajšie alebo automobilové aplikácie.
• Hydrofóbne a oleofóbne nátery: Odpudzuje vlhkosť, mastnotu a odtlačky prstov, aby bola zachovaná jasná viditeľnosť.
• UV a infračervené (IR) filtračné vrstvy: Chráňte fóliu a spodnú elektroniku pred degradáciou ultrafialovým žiarením a kontrolujte tepelné žiarenie.
• Promótory adhézie a vyrovnávacie vrstvy: Zlepšite spojenie medzi rôznymi vrstvami materiálu a zabráňte delaminácii pri mechanickom namáhaní.

5. Procesy nanášania a nanášania

Výkon fólie OMTD vo veľkej miere závisí od presnosti jej technológií nanášania. Používané pokročilé výrobné procesy zahŕňajú:

• Magnetrónové naprašovanie: Technika fyzikálneho naparovania na vytváranie rovnomerných vodivých alebo optických povlakov s vysokou priľnavosťou.
• Depozícia atómovej vrstvy (ALD): Umožňuje presnú kontrolu hrúbky a zloženia filmu na atómovej úrovni, používa sa pre ultratenké funkčné povlaky.
• Roll-to-Roll (R2R) náter: Umožňuje veľkoobjemovú, nepretržitú výrobu flexibilných OMTD fólií s konzistentnou kvalitou.
• Atramentový alebo sprejový náter: Používa sa na vzorovanie vodivých materiálov, ako sú strieborné nanodrôty alebo polyméry, na flexibilné substráty.

Každý proces je vybraný na základe cieľovej aplikácie, štruktúry nákladov a požadovaného materiálového výkonu.

6. Integrácia a aplikácia

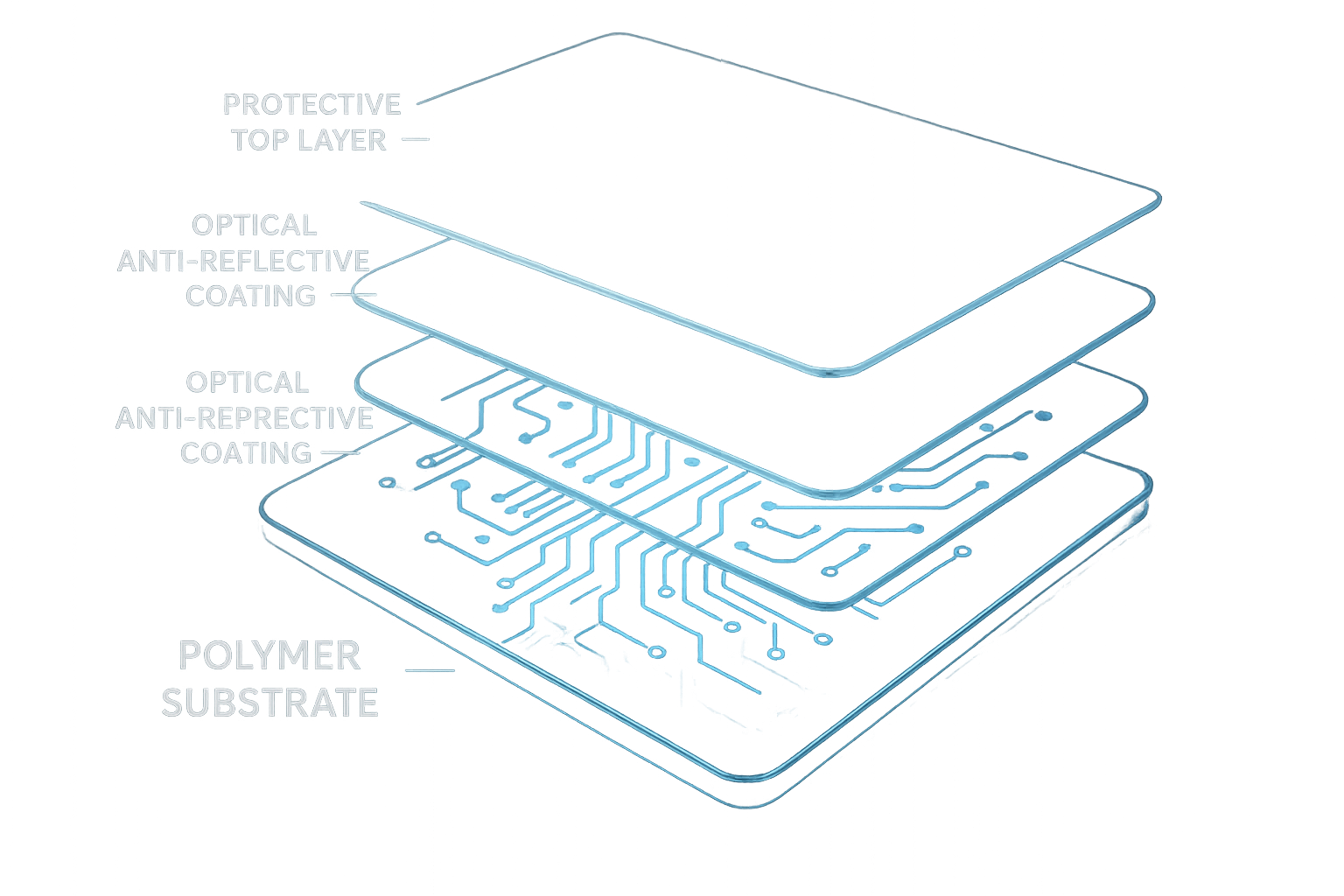

Po potiahnutí sú rôzne vrstvy integrované do kompozitného filmu OMTD, ktorý ponúka oboje optická transparentnosť a funkčnosť elektronického mapovania . Táto integrovaná štruktúra môže byť prispôsobená pre rôzne aplikácie, ako sú priehľadné OLED panely, displeje rozšírenej reality, systémy HUD vozidiel alebo inteligentné maloobchodné značenie.

Kombinácia pokročilá materiálová veda a presné inžinierstvo povlakov zaisťuje, že fólie OMTD si zachovávajú vysokú optickú priepustnosť (často presahujúcu 90 %), nízky povrchový odpor a robustnú environmentálnu stabilitu – kľúčové faktory výkonu priehľadného displeja.

V súhrne Výroba fólií OMTD sa spolieha na synergickú zmes transparentné polymérové alebo sklenené substráty , vodivé materiály ako ITO, strieborné nanodrôty alebo grafén a optické a ochranné nátery aplikované prostredníctvom pokročilých depozičných techník. Ako výskum pokračuje, očakáva sa, že zlepšenia v materiálovej flexibilite, vodivosti a odolnosti voči životnému prostrediu rozšíria rozsah aplikácií OMTD fólií v displejoch a optoelektronických technológiách novej generácie.
